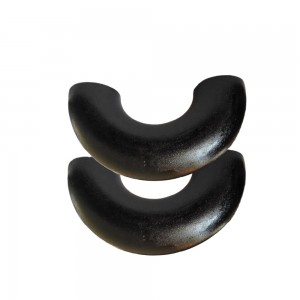

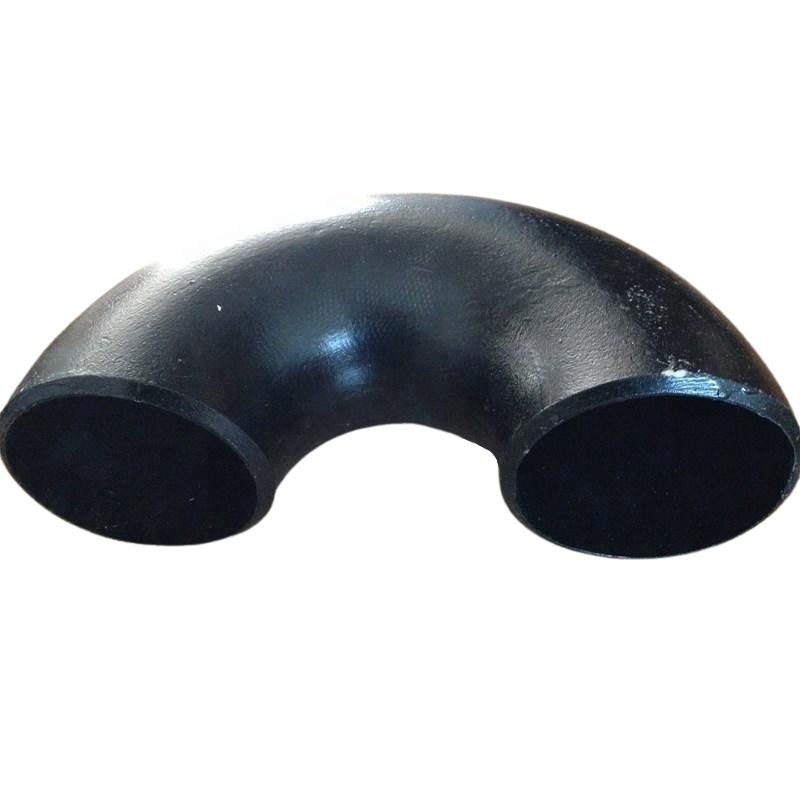

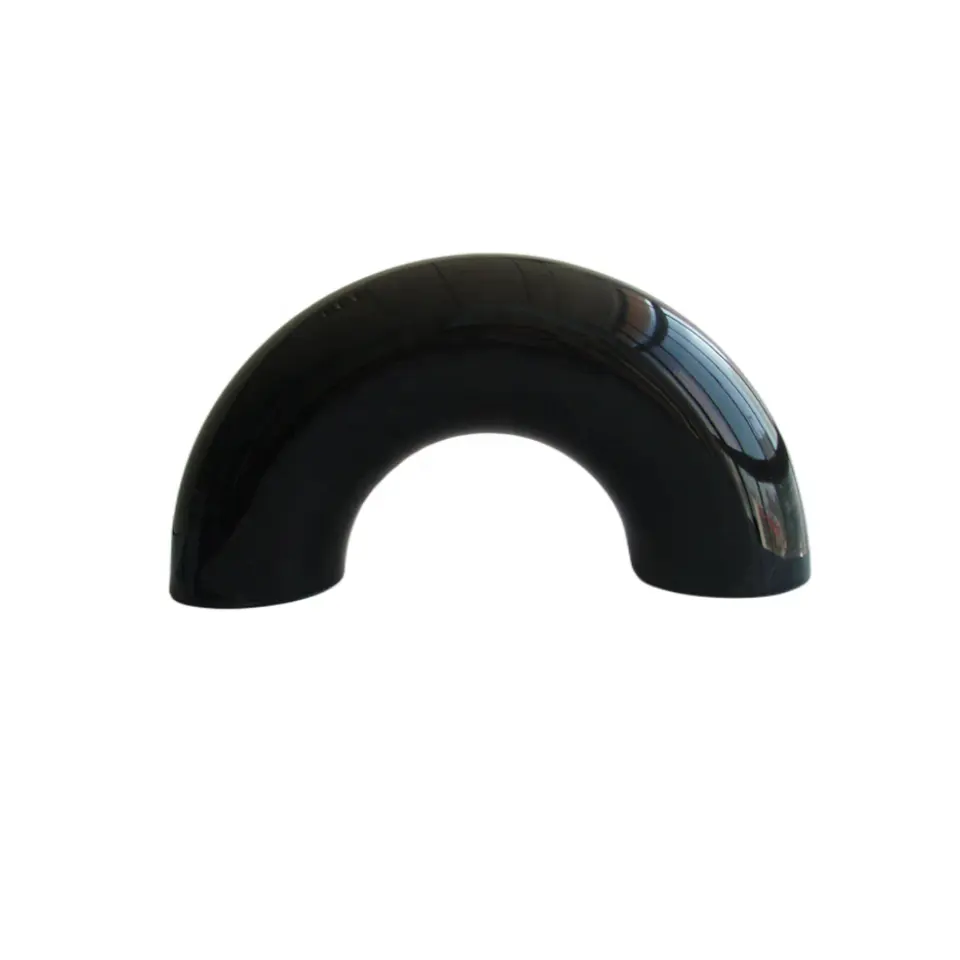

ANSI B16.9 payvand choki Quvur moslamasi karbonli po'lat 180 daraja payvandlangan tirsak

ANSI B16.9 payvand choki Quvur moslamasi karbonli po'lat 180 daraja payvandlangan tirsak Tavsiya etilgan rasm
  • ANSI B16.9 payvand choki Quvur moslamasi karbonli po'lat 180 daraja payvandlangan tirsak
  • ANSI B16.9 payvand choki Quvur moslamasi karbonli po'lat 180 daraja payvandlangan tirsak
  • ANSI B16.9 payvand choki Quvur moslamasi karbonli po'lat 180 daraja payvandlangan tirsak
  • ANSI B16.9 payvand choki Quvur moslamasi karbonli po'lat 180 daraja payvandlangan tirsak

Qisqa Tasvir:

Nomi: Karbonli po'lat quvur 180 daraja tirsak
Standart: ANSI B16.9
Daraja: 180 daraja, 180 d, 180 daraja
Materiallar: ASTM A234WPB
Devor qalinligi: SCH40


  • Rang:qora yoki laklangan
  • Oxiri:burchakli uchi
    • PDF sifatida yuklab oling

    Mahsulot detali

    MAHSULOT PARAMETRLARI

    Mahsulot nomi Quvur tirsagi
    Hajmi 1/2 "-36" choksiz tirsak (SMLS tirsagi), 26 "-110" tikuv bilan payvandlangan.Eng katta tashqi diametri 4000 mm bo'lishi mumkin
    Standart ANSI B16.9, EN10253-2, DIN2605, GOST17375-2001, JIS B2313, MSS SP 75 va boshqalar.
    Devor qalinligi STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS va boshqalar.
    Daraja 30° 45° 60° 90° 180° va hokazo
    Radius LR/uzun radius/R=1,5D,SR/Qisqa radius/R=1D
    Oxiri Nishab uchi/BO'LING/buttweld
    Yuzaki tabiat rangi, laklangan, qora bo'yoq, zangga qarshi moy va boshqalar.
    Material Karbonli po'lat:A234WPB, A420 WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH va boshqalar.
      Po'lat quvur liniyasi:ASTM 860 WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 va boshqalar.
      Cr-Mo qotishma po'lat:A234 WP11, WP22, WP5, WP9, WP91, 10CrMo9-10, 16Mo3, 12crmov va boshqalar.
    Ilova Neft-kimyo sanoati; aviatsiya va aerokosmik sanoati; farmatsevtika sanoati, gaz chiqindilari;elektr stantsiyasi;kema qurilishi;suvni tozalash va boshqalar.
    Afzalliklar tayyor zaxira, tezroq yetkazib berish muddati; barcha o'lchamlarda mavjud, moslashtirilgan; yuqori sifat

    QUVUR BO'LMALARI

    Payvandlangan quvur qismlariga po'lat quvur tirsagi, po'lat quvur tee, po'lat quvur reduer, po'lat quvur qopqog'i kiradi.Barcha payvandlash quvurlari armaturalarini biz birgalikda etkazib bera olamiz, bizda 20 yildan ortiq ishlab chiqarish tajribamiz bor.

    Agar siz boshqa armatura bilan qiziqsangiz, tafsilotlarni tekshirish uchun quyidagi havolani bosing.

     Quvur TEE                                Quvurlarni REDUKTOR                            Quvur qopqog'i                                        QUVUR EKISH                                     SOXTA FITTINGLAR

    BO'LGAN PAYDONLANGAN QUVUR TIRSAK

    Po'lat quvur tirsagi suyuqlik oqimi yo'nalishini o'zgartirish uchun quvur tizimidagi asosiy qismdir.Bir xil yoki turli nominal diametrli ikkita quvurni ulash va quvurni 45 daraja yoki 90 daraja ma'lum bir yo'nalishga aylantirish uchun ishlatiladi.

    Sanoat trubkasi tirsagi uchun ANSI B16.25 ga ko'ra, birlashtiruvchi uchi payvand choki hisoblanadi.Butt payvandlangan payvand payvand, payvand, qiyshiq uchini tasvirlash mumkin.BW

    TIRsak TURI

    Tirsak yo'nalish burchagi, ulanish turlari, uzunlik va radius, material turlaridan farq qilishi mumkin.

    Yo'nalish burchagi bo'yicha tasniflanadi

    Ma'lumki, quvurlarning suyuqlik yo'nalishiga ko'ra, tirsakni turli darajalarga bo'lish mumkin, masalan, 45 daraja, 90 daraja, 180 daraja, bu eng keng tarqalgan daraja.Shuningdek, ba'zi maxsus quvurlar uchun 60 daraja va 120 daraja mavjud.

    90 daraja tirsak uchun, shuningdek, 90d tirsak yoki 90 daraja tirsak tasvirlangan.

    Tirsak radiusi nima

    Tirsak radiusi egrilik radiusini bildiradi.Agar radius quvur diametri bilan bir xil bo'lsa, u odatda past bosimli va past tezlikli quvurlar uchun qisqa radiusli tirsagi deb ataladi, SR tirsagi deb ham ataladi.

    Agar radius quvur diametridan kattaroq bo'lsa, R ≥ 1,5 Diametr, biz uni yuqori bosimli va yuqori oqim tezligi quvurlari uchun qo'llaniladigan uzun radiusli tirsak (LR tirsak) deb ataymiz.

    Agar radius 1,5D dan ortiq bo'lsa, har doim egilish deb nomlanadi.tirsak burmali quvur qismlari.Masalan, 2d tirsak, 2d egilish, 3d tirsak, 3d egilish va hk.

    Materiallar bo'yicha tasniflash

    Karbonli po'lat, shuningdek, yumshoq po'lat yoki qora po'lat deb ataladi.ASTM A234 WPB kabi

    Zanglamas po'latdan yasalgan tirsaklarni qidirsangiz, batafsil ma'lumot olish uchun ushbu havolani bosing:zanglamas po'latdan yasalgan tirsaklar

    Shakl turi

    Teng tirsak yoki Reducing tirsak bo'lishi mumkin

    TIRSAK SUZI

    Qum portlashi

    Issiq shakllangandan so'ng, biz sirtni toza va silliq qilish uchun qum portlatishini tashkil qilamiz.

    Qum portlashidan keyin zang bo'lmasligi uchun qora rangda bo'yash yoki zangga qarshi moy, issiq galvanizli (HDG), epoksi, 3PE, yo'qolgan sirt va boshqalarni bajarish kerak. Bu mijozning talabiga bog'liq.

    Issiqlik bilan ishlov berish

    1. Namuna xomashyosini kuzatish uchun saqlang.
    2. Issiqlik bilan ishlov berishni qat'iy ravishda standartga muvofiq tashkil qiling.

    MARKALASH

    Har xil markalash ishlari, kavisli, bo'yash, etiketli bo'lishi mumkin.Yoki sizning iltimosingiz bo'yicha.Biz sizning LOGOngizni belgilashni qabul qilamiz.

    5

    5

    Batafsil FOTOLAR

    1. ANSI B16.25 bo'yicha burchak uchi.

    2. Avval qum portlashi, keyin mukammal bo'yash ishi.Bundan tashqari, laklangan bo'lishi mumkin.

    3. Laminatsiya va yoriqlarsiz.

    4. Hech qanday payvandlash ishlarisiz.

    5

    TEKSHIRISh

    1. O'lchov o'lchovlari, barchasi standart bardoshlik doirasida.

    2. Qalinligi bardoshliligi: +/- 12,5% yoki sizning so'rovingiz bo'yicha

    3. PMI

    4. MT, UT, rentgen tekshiruvi

    5. Uchinchi tomon tekshiruvini qabul qiling

    6. MTC, EN10204 3.1/3.2 sertifikatini yetkazib bering

    5

    5

    Qadoqlash va jo'natish

    1. ISPM15 bo'yicha kontrplak qutisi yoki kontrplak tagliklari bilan qadoqlangan

    2. Biz har bir paketga qadoqlash ro'yxatini joylashtiramiz

    3. biz har bir paketga yuk belgilarini qo'yamiz.Belgilash so'zlari sizning so'rovingiz bo'yicha.

    4. Barcha yog'och qadoqlash materiallari fumigatsiyasiz

    TSS

    1. ANSI B16.9 nima?
    ANSI B16.9 Amerika Milliy Standartlar Institutining (ANSI) zavodda ishlab chiqarilgan soxta payvand choki quvurlari armaturalari uchun standartiga ishora qiladi.U payvandlangan quvur qismlari uchun o'lchamlarni, bardoshliklarni, materiallarni va sinov talablarini belgilaydi.

    2. Quvur payvandlangan armatura nima?
    Tutqichli payvand choklari quvurlar yoki boshqa armatura uchlariga mustahkam, oqish o‘tkazmaydigan birikma hosil qilish uchun payvandlanadigan quvur qismlari.Quvurning uchini yoki armaturani boshqa trubaning rozetkasiga kiritish yoki bo'g'inni ulash va payvandlash orqali payvand choki bilan bog'lanish amalga oshiriladi.

    3. Karbonli po'latdan 180 graduslik payvandlash tirsagi nima?
    Karbonli po'latdan 180 daraja payvandlangan tirsak quvur yo'nalishini 180 daraja o'zgartirish uchun ishlatiladigan quvur moslamasi.U uzoq yoki qisqa radiusli dizaynlarda mavjud va karbonli po'latdan yasalgan materialdan tayyorlangan.Tirsakni quvurga yoki boshqa fittingga ulash uchun payvand chokidan foydalaning.

    4. ANSI B16.9 da payvandlangan tirsaklarga qanday talablar qo'yiladi?
    ANSI B16.9 payvandlangan tirsaklar uchun o'lchamlarni, bardoshliklarni, materiallarni va sinov talablarini belgilaydi.U turli o'lchamdagi tirsaklar uchun tashqi diametri, devor qalinligi, markazdan oxirigacha o'lchamlari va egrilik radiusini o'z ichiga olgan ishlab chiqarish jarayoni bo'yicha ko'rsatmalar beradi.

    5. Quvurli payvandlangan armatura uchun uglerodli po'latdan foydalanishning afzalliklari nimada?
    Karbonli po'lat o'zining mukammal mustahkamligi, chidamliligi va korroziyaga chidamliligi tufayli payvandlangan quvur qismlarida keng qo'llaniladi.Yuqori bosim va yuqori haroratli muhitlarga bardosh bera oladi va nisbatan yuqori xarajatli ishlashga ega.Karbonli po'lat armatura neft va gaz, neft-kimyo va energiya ishlab chiqarish sanoatida turli xil ilovalar uchun javob beradi.

    6. Karbonli po'latdan 180 graduslik tirsak yuqori bosimli va past bosimli tizimlarda ishlatilishi mumkinmi?
    Ha, karbonli po'latdan 180 daraja payvandlangan tirsaklar ham yuqori, ham past bosimli tizimlarda ishlatilishi mumkin.Shu bilan birga, tirsakning o'ziga xos bosim darajasi dastur talablari asosida hisobga olinishi kerak.Aksessuarlar kutilayotgan tizim bosimiga muvofiqligi tekshirilishi kerak.

    7. Karbonli po'latdan 180 graduslik payvandlangan tirsak korroziy muhitga mos keladimi?
    Ha, uglerodli po'lat armatura odatda korroziy muhitda foydalanish uchun javob beradi.Biroq, materiallarni tanlashda korroziy vositalarning turi va kontsentratsiyasini hisobga olish kerak.Ko'proq korroziy muhitda, tashqi qoplamalar yoki astarlar kabi qo'shimcha korroziyadan himoya talab qilinishi mumkin.

    8. Karbonli po'latdan 180 graduslik tirsaklarni boshqa materiallardan tayyorlangan quvurlar bilan ishlatish mumkinmi?
    Ha, karbonli po'latdan 180 graduslik payvandlangan tirsaklar zanglamaydigan po'latdan, qotishma po'latdan, rangli metallardan va boshqa materiallardan tayyorlangan quvurlar bilan ishlatilishi mumkin.Biroq, uzoq muddatli ishlash uchun materiallar va potentsial galvanik korroziya ta'siri o'rtasidagi muvofiqlikni hisobga olish kerak.

    9. ANSI B16.9 karbonli po'latdan 180 daraja tirsaklarda qanday sinovlar o'tkazildi?
    ANSI B16.9 karbonli po'latdan 180 daraja payvandlangan tirsaklarning sifati va yaxlitligini ta'minlash uchun turli testlarni belgilaydi.Ushbu testlar o'lchovli tekshiruv, vizual tekshirish, ultratovush tekshiruvi, tortishish kuchi sinovi, zarba sinovi va buzilmaydigan sinovlarni (masalan, bo'yoqning kirib borishi yoki radiografik tekshiruv) o'z ichiga olishi mumkin.

    10. Karbonli po'latdan 180 graduslik tirsaklarni o'zgartirish yoki saytda payvandlash mumkinmi?
    Karbonli po'latdan 180 daraja tirsaklar dalada o'zgartirilishi yoki payvandlanishi mumkin, ammo sanoat standartlari va protseduralariga muvofiq malakali va tajribali xodimlar tomonidan bajarilishi kerak.O'zgartirilgan aksessuarlarning xavfsizligi va ishlashini ta'minlash uchun yo'l-yo'riq olish uchun ishlab chiqaruvchi yoki professional muhandis bilan maslahatlashish tavsiya etiladi.
